檢測(cè)項(xiàng)目

鹽霧試驗(yàn)包括以下四種：中性鹽霧試驗(yàn)（NSS）、酸性鹽霧試驗(yàn)（AASS）、銅加速酸性鹽霧試驗(yàn)（CASS）、交變鹽霧試驗(yàn)。

中性鹽霧試驗(yàn)（NSS）

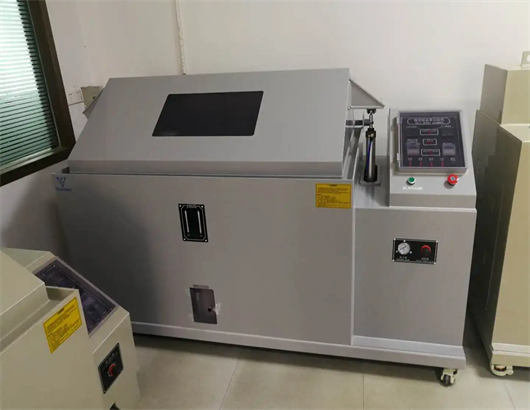

中性鹽霧試驗(yàn)是加速腐蝕試驗(yàn)的一種方法，是在專用的鹽霧箱中進(jìn)行的.適用于鋼鐵件上的鍍鋅，鍍鎘,氧化和磷化等鍍覆層的耐蝕性檢驗(yàn)。 中性鹽霧試驗(yàn)配制的鹽水為5%的NaCl溶液，PH為6.5～7.2,箱中溫度為35±2oC,相對(duì)濕度為95%以上。 中性鹽霧試驗(yàn)噴霧沉降為1mL～2Ml/80cm2· h，收集的鹽霧NaCl濃度應(yīng)為5±1%，PH為6.5～7.2,噴嘴壓強(qiáng)應(yīng)為0.07MPa～0.1 Mpa。

醋酸鹽霧試驗(yàn)（ASS法）

主要適用銅-鎳-鉻或鎳-鉻等裝飾性鍍層的耐蝕性試驗(yàn)，阻力試驗(yàn)用醋酸鹽霧溶液采用化學(xué)純冰醋酸配制，PH為3.0～3.1，噴霧收集液PH為3.2±0.1，試驗(yàn)的其它要求與中性鹽霧試驗(yàn)方法相同。

銅鹽加速醋酸鹽霧試驗(yàn)（CASS法）

主要適用于鋼鐵件和鋅壓鑄件上銅-鎳-鉻或鎳-鉻等裝飾性鍍層的耐蝕性試驗(yàn),，也適合于鋁及鋁合金陽(yáng)極氧化膜的耐蝕性試驗(yàn)。 試驗(yàn)用鹽溶液的配制方法如下：按中性鹽霧試驗(yàn)方法配制NaCl溶液，在NaCl溶液中加入0.26±0.02g/L的化學(xué)純氯化銅（CuCl2·2H2O），用化學(xué)純冰醋酸調(diào)節(jié)PH為3.0～3.1。 試驗(yàn)溫度為50±1oC,噴霧收集液PH為3.2±0.1，其他要求與中性鹽霧試驗(yàn)相同。

交變鹽霧試驗(yàn)

是一種綜合鹽霧試驗(yàn)，它實(shí)際上是中性鹽霧試驗(yàn)加恒定濕熱試驗(yàn)。它主要用于空腔型的整機(jī)產(chǎn)品，通過(guò)潮態(tài)環(huán)境的滲透，使鹽霧腐蝕不但在產(chǎn)品表面產(chǎn)生，也在產(chǎn)品內(nèi)部產(chǎn)生。它是將產(chǎn)品在鹽霧和濕熱兩種環(huán)境條件下交替轉(zhuǎn)換，最后考核整機(jī)產(chǎn)品的電性能和機(jī)械性能有無(wú)變化。

檢測(cè)標(biāo)準(zhǔn)

ASTM G85 annex A：Standard Practice for Modified Salt Spray (Fog) Testing

GB/T 10125：人造氣氛腐蝕試驗(yàn) 鹽霧試驗(yàn)

ISO 9227：Corrosion tests in artificial atmospheres -- Salt spray tests

JIS Z2371：鹽霧試驗(yàn)方法

AS 2331.3.2：Methods of test for metallic and related coatings - Corrosion and related property tests - Acetic acid salt spray test (ASS test)

ASTM B368：Standard Test Method for Copper-Accelerated Acetic Acid-Salt Spray(Fog)Testing (CASS Test)

AS 2331.3.3：Methods of test for metallic and related coatings - Corrosion and related property tests - Acetic acid salt spray test (ASS test)

GB/T 12967.3：鋁及鋁合金陽(yáng)極氧化膜檢測(cè)方法 第3部分：銅加速乙酸鹽霧試驗(yàn)（CASS試驗(yàn)）

ASTM B117：Standard Practice for Operating Salt Spray (Fog) Apparatus

GB/T 2423.18：環(huán)境試驗(yàn) 第2部分：試驗(yàn)方法 試驗(yàn)Kb：鹽霧，交變(氯化鈉溶液)

GB/T 1771：色漆和清漆 耐中性鹽霧性能的測(cè)定

GB/T 2423.17：電工電子產(chǎn)品環(huán)境試驗(yàn) 第2部分: 試驗(yàn)方法 試驗(yàn)Ka：鹽霧
