檢測項目

1、低溫拉伸試驗：低溫條件下金屬材料的性能會發(fā)生嚴(yán)重的變化，溫度降低，材料的強度變高，但塑性變差，產(chǎn)生由韌變脆的現(xiàn)象，所以研究材料的低溫性能對于在低溫環(huán)境中工作材料的選擇、失效分析和安全評估都有重要意義。在低溫環(huán)境中做準(zhǔn)靜態(tài)軸向拉伸，獲取材料低溫環(huán)境下的抗拉強度、斷后伸長率、斷面收縮率。溫度范圍為-196℃~常溫。

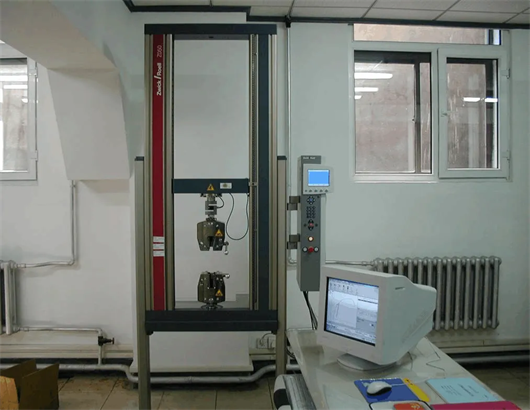

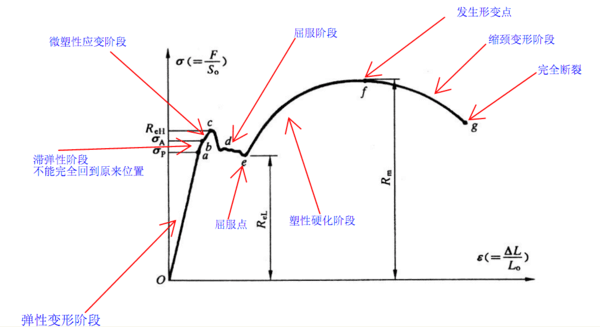

2、室溫拉伸試驗：在室溫環(huán)境中做軸向拉伸試驗，用引伸計或者橫向位移測量金屬材料應(yīng)力應(yīng)變關(guān)系，同時測量材料的抗拉強度、屈服強度、斷后伸長率、斷面收縮率等指標(biāo)。

3、高溫拉伸試驗：在高溫環(huán)境中做準(zhǔn)靜態(tài)軸向拉伸，用引伸計或者橫向位移測量金屬材料應(yīng)力應(yīng)變關(guān)系，同時測量材料的抗拉強度、屈服強度、斷后伸長率、斷面收縮率等指標(biāo)。溫度范圍常溫~1200℃。

4、準(zhǔn)靜態(tài)拉伸試驗：金屬材料拉伸試驗速率一般分為位移、應(yīng)變和載荷三種控制方式。準(zhǔn)靜態(tài)拉伸通常指應(yīng)變率為0.001/S的拉伸試驗。不同應(yīng)變速率下所測的抗拉強度、屈服強度等參數(shù)會有所不同。

5、高應(yīng)變速率拉伸試驗：金屬材料在高應(yīng)變速率下的力學(xué)性能、失效方式與其在靜態(tài)下完全不同，許多工程材料表現(xiàn)出與應(yīng)變速率的依存關(guān)系即應(yīng)變速率的敏感性，工程上的靜態(tài)設(shè)計和解析不符合實際動態(tài)載荷條件下的需求，因此需要通過高應(yīng)變速率拉伸來獲取材料在動態(tài)載荷下的力學(xué)性能。高應(yīng)變速率拉伸又稱高速拉伸，應(yīng)變率通常為0.01/s、0.1/s、1/s、10/s、100/s、500/s、1000/s。試驗采用液壓伺服控制方式，更大試驗速度20m/s；更大試驗載荷50KN；更大試驗?zāi)芰?400J，8通道數(shù)據(jù)采集，力、位移、變形采樣頻率可達(dá)到10MHz；更大工作行程250mm；應(yīng)變測量采用VIC-2D超高速非接觸應(yīng)變測量系統(tǒng)。拉伸過程中電腦實時采集的時間、應(yīng)力（或載荷） 、應(yīng)變（或變形量）等具體原始數(shù)據(jù)，試驗數(shù)據(jù)經(jīng)處理后，轉(zhuǎn)換成真應(yīng)力應(yīng)變曲線（包括擬合外推部分）。

6、慢應(yīng)變速率拉伸試驗：慢應(yīng)變速率拉伸試驗是利用特制的慢應(yīng)變速率拉伸試驗機進(jìn)行應(yīng)變速率為10-5~10-7的拉伸試驗，試驗獲得材料的抗拉強度、斷后伸長率、斷面收縮率。慢應(yīng)變速率拉伸可同時增加模擬環(huán)境條件，尤其是腐蝕環(huán)境。慢應(yīng)變速率拉伸以一個恒定的、相當(dāng)緩慢的應(yīng)變速率對置于腐蝕環(huán)境中的試樣施加拉應(yīng)力，通過強化應(yīng)變狀態(tài)來加速應(yīng)力腐蝕的產(chǎn)生和發(fā)展過程。此方法提供了在傳統(tǒng)應(yīng)力腐蝕試驗條件下不能迅速激發(fā)應(yīng)力腐蝕開裂的環(huán)境里，確定延性材料應(yīng)力腐蝕開裂敏感性的快速試驗方法，它能使任何試樣在很短的時間內(nèi)發(fā)生斷裂，因此它是一種相當(dāng)苛刻的加速試驗方法。

7、單軸拉伸試驗：單一軸向拉伸，即延中心線施加載荷，以規(guī)定的速度均勻的拉伸試樣，需確保上下夾頭的同軸度，使試件上產(chǎn)生均勻拉應(yīng)力。

8、雙軸拉伸試驗： 又叫等二軸拉伸試驗，用于測量材料在雙向拉伸條件下的應(yīng)力應(yīng)變力學(xué)性能，應(yīng)變測量采用高清非接觸式全場應(yīng)變測量系統(tǒng)配合拉伸試驗機同步實時采集材料的拉伸應(yīng)變值。

檢測標(biāo)準(zhǔn)
