檢測內容

管道壁厚測量方法

1.卡尺或千分尺

卡尺或者千分尺可以測量未安裝好的管道，可以通過卡尺或者千分尺直接得出管道厚度，這種方法無法測量已經安裝好的管道厚度。

2.管道超聲波測厚儀

管道超聲波測厚儀是一種無損檢測方法，各種材料的管道的厚度都可以測量。

PVC管、鋼管、銅管可以使用管道超聲波測厚儀的已知材料設置聲速，選擇對應材料的聲速后，將被測表面涂抹耦合劑，將探頭緊貼被測管道表面即可得出管道厚度。

PEX管、ABS管、CPVC管、鍍鋅鋼管、高密度聚丁烯管、聚丁烯管等管道可以使用管道超聲波測厚儀的已知厚度設置聲速模式反測聲速，通過用已知厚度同樣材料的管道測出該種管道材料聲速，即可測出被測管道的厚度。

檢測項目

超聲測厚儀檢測方法

1、一般測量方法：

（1）在一點處用探頭進行兩次測厚，在兩次測量中探頭的分割面要互為90°，取較小值為被測工件厚度值。

（2）30mm 多點測量法：當測量值不穩定時，以一個測定點為中心，在直徑約為30mm 的圓內進行多次測量，取最小值為被測工件厚度值。

2、精確測量法：在規定的測量點周圍增加測量數目，厚度變化用等厚線表示。

3、連續測量法：用單點測量法沿指定路線連續測量，間隔不大于5mm。

4、網格測量法：在指定區域劃上網格，按點測厚記錄。此方法在高壓設備、不銹鋼襯里腐蝕監測中廣泛使用。

測量管道厚度注意事項

1.檢測前對管道超聲波測厚儀進行校準，同時對被測管道的表面進行處理，清楚表面的氧化層、鐵銹等確保被測位置平整。

2.檢測時要在被測管道表面涂抹適當?shù)鸟詈蟿?，同時由于管道的弧度問題，被測面應于超聲波測厚儀探頭同軸進行測量

3.因?yàn)椴煌N管道的材料不一樣聲速也有不同，因此在測量前建議根據已知管道厚度反測同類型管道厚度，確認聲速后再測量管道厚度，這樣測量更加準確。

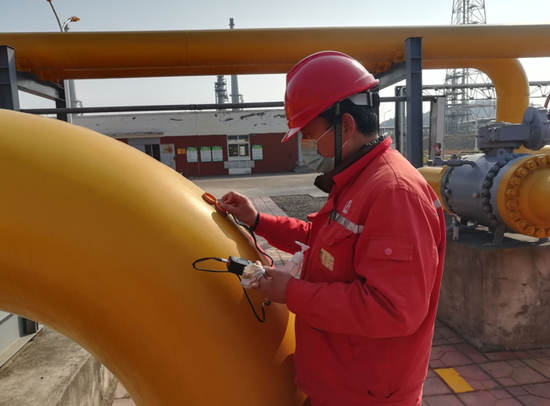

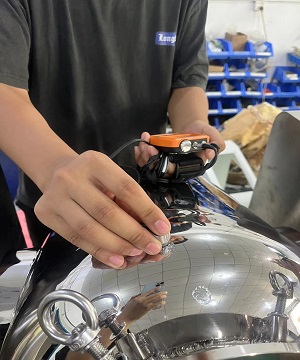

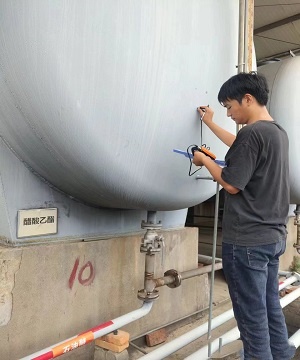

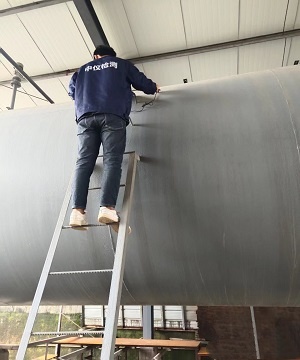

測試案例
