拉伸試驗是材料力學領域的常見實驗之一，用于測試材料在拉伸過程中的力學性能和變形特征。一般來說，拉伸試驗可以分為三個階段：彈性變形階段、屈服階段、強化階段、縮頸階段。

（1）彈性階段：這一階段試樣的變形完全是彈性的，全部卸去荷載后，試樣將恢復其原長。此階段內可以測定材料的彈性模量E。

（2）屈服階段：試樣的伸長量急劇地增加，而萬能試驗機上的荷載讀數(shù)卻在很小范圍內波動。如果略去這種荷載讀數(shù)的微小波動不計，這一階段在拉伸圖上可用水平線段來表示。若試樣經過拋光，則在試樣表面將看到大約與軸線成45°方向的條紋，稱為滑移線。

（3）強化階段：試樣經過屈服階段后，若要使其繼續(xù)伸長，由于材料在塑性變形過程中不斷強化，故試樣中抗力不斷增長。

（4）頸縮階段和斷裂階段，試樣伸長到一定程度后，荷載讀數(shù)反而逐漸降低。

材料拉伸試驗怎么做？

試驗步驟：

1、檢驗原材進場合格證、名稱、牌號。

2、試樣尺寸的測量（直徑d），精確至0.01mm。

3、 試樣原始標距，為測定伸長率，在材料縱肋上每5mm打一標記。

4、根據(jù)材料原材直徑更換合適的夾具。

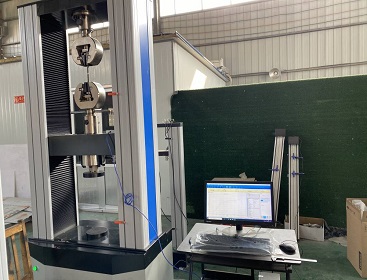

5、開動電源啟動萬能試驗機，根據(jù)材料長度調整上下夾具的距離。并夾穩(wěn)材料關閉防護網。

6、關閉回油閥，打開進油閥，調整拉伸速率使機器開始運轉并觀察顯示器。

7、 指出上屈服點和下屈服點。

8、拉至材料斷裂，完成拉伸試驗整個過程。

9、 取下試驗完成后的樣品，關閉試驗儀器，取下試驗夾具。

10、記錄屈服荷載Fel和最大荷載Fm。

11、斷后伸長率的測定。將斷裂后的材料在斷裂處對齊，盡量使標記所在的軸線在同一條直線上，以斷裂處為中心點，向兩邊各數(shù)1/2原標距長度所對應的標記格數(shù)（原標距為LO=5d），量測斷后標距的實際長度L，精確到0.25mm。
