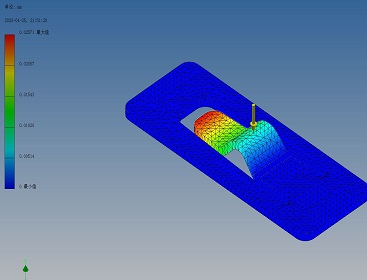

當在有限元分析中發現應力超過預設的限值時,通常需要采取一系列措施來解決問題。首先,需要明確的是,應力超標可能是由于多種原因造成的,包括但不限于模型設計不合理、材料選擇不當、載荷施加方式有誤等。因此,解決應力超標問題的關鍵在于找出問題的根源,并采取針對性的措施進行改進。
一、審查模型設計
應對模型進行仔細審查,確保設計合理,沒有明顯的幾何缺陷或結構不合理之處。在模型設計時,應注意避免過于尖銳的轉角或突變,這些區域往往容易產生應力集中。如果模型中存在這些問題,可以嘗試通過優化幾何形狀或增加過渡區域來降低應力。
二、檢查材料屬性
材料的選擇對應力分析的結果具有重要影響。應確保所使用的材料屬性與實際使用的材料相符,包括彈性模量、泊松比、屈服強度等。如果材料屬性設置不合理,可能會導致應力計算結果偏大或偏小。因此,在進行分析之前,應對材料屬性進行準確的測試和設定。
三、調整載荷與邊界條件
載荷和邊界條件的施加方式對應力分析結果具有直接影響。應確保載荷的施加方式和大小與實際工作情況相符,邊界條件的設置也應合理。如果載荷或邊界條件設置不當,可能會導致應力分布不均或超標。因此,在進行分析時,應對載荷和邊界條件進行仔細檢查和調整。
四、優化網格劃分
網格劃分是有限元分析中的重要步驟,網格的質量和數量對分析結果具有重要影響。如果網格劃分不合理,可能會導致應力計算結果的精度降低。因此,在進行分析時,應根據模型的特點和計算需求,選擇合適的網格劃分策略,確保網格的質量和數量滿足分析要求。
