光伏夾具作為光伏板與支架之間的連接件，其質量直接影響到光伏系統的整體性能和安全性。在實際應用中，光伏板需要承受風荷載、雪荷載等多種外力的作用，如果光伏夾具的連接不牢固，很可能導致光伏板脫落、損壞，甚至引發安全事故。因此，通過拉拔試驗來評估光伏夾具的承重能力和連接穩定性，是保障光伏系統安全穩定運行的重要手段。

一、光伏夾具拉拔試驗的規范

1. 抽檢比例

根據相關規定，光伏夾具產品的拉拔力試驗抽檢比例為5%。這意味著在每一批次的光伏夾具產品中，有5%的樣本會被選中進行拉拔力測試。這一比例既保證了測試的全面性和代表性，又避免了過多的抽樣帶來的資源浪費。

2. 試驗設備與要求

光伏夾具拉拔試驗需要使用專業的拉拔試驗機，該設備應能夠控制和調節拉拔速度，并記錄試驗過程中的應變和載荷。同時，夾具支撐架也是必不可少的設備，用于將待試夾具安裝在支撐架上，并保持穩定。此外，還需要使用檢測設備來記錄和測量試驗過程中的應變和載荷數據。

3. 試驗步驟

（1）夾具安裝：將待試夾具安裝在支撐架上，并緊固好，確保夾具與支撐架之間的連接牢固可靠。

（2）試驗參數設置：根據夾具的設計要求和規格，設置試驗參數，如拉拔速度、最大試驗載荷等。最大試驗載荷通常是根據結構計算中最大樁頂載荷的2倍取值。

（3）拉拔試驗：通過拉拔試驗機進行拉拔試驗，根據試驗參數設定的拉拔速度和載荷進行試驗。在試驗過程中，需要嚴格控制測試時間和載荷速率，以確保測試結果的準確性和可靠性。

（4）記錄數據：利用檢測設備記錄試驗過程中的應變和載荷數據，這些數據對于評估夾具的性能和確定其抗拔極限承載力至關重要。

（5）終止試驗：當夾具發生失效或達到預設的試驗要求時，終止試驗。此時，需要記錄夾具的失效模式，并觀察夾具的連接部位是否出現破損或變形。

（6）數據分析：根據試驗數據進行分析，評估夾具的連接可靠性和性能。若夾具的連接部位未出現破損或變形，且滿足試驗要求的應變和載荷要求，則試驗結果評定為合格；否則，評定為不合格。

二、光伏夾具拉拔試驗的案例分析

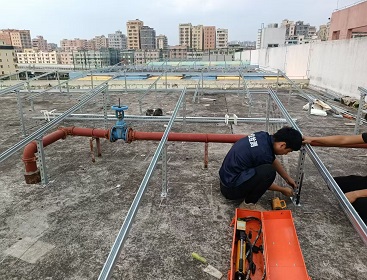

在實際應用中，光伏夾具的拉拔試驗往往結合具體工程項目的要求進行。例如，在彩鋼瓦屋頂光伏支架項目中，工程師會根據EPC公司的要求，對光伏夾具進行拉拔測試。測試過程中，會將光伏夾具與彩鋼瓦鎖緊，然后使用拉力計施加拉力，并記錄數據。測試時，會在不同位置取點進行測試，如彩鋼瓦檁條處、邊緣、中間及頂部等，以確保測試的全面性和代表性。通過這種方式，可以評估光伏夾具在不同位置上的承重能力和連接穩定性。
