注塑模流分析，簡稱模流分析（Mold Flow），是利用現代CAE軟件（如Moldflow、C-Mold、Z-Mold等）對塑料件的注塑、保壓、冷卻以及翹曲等工藝過程進行有限元模擬。這一技術旨在通過模擬注塑過程中的塑料流動行為，預測并解決潛在的設計問題，從而提高模具制造效率和產品質量。

一、為何注塑模流分析如此重要？

提升產品質量：通過模擬分析，可以在實物生產前發現并解決潛在問題，大幅降低不良品率，提升產品整體質量。

縮短開發周期：減少試模次數，加快產品設計驗證過程，讓產品更快進入市場，搶占先機。

降低成本：避免因設計或模具問題導致的重復加工和材料浪費，有效控制生產成本。

增強創新能力：為設計師提供更多可能性，支持復雜結構、高性能材料的應用，推動產品創新。

二、注塑模流分析的主要步驟

網格劃分： 網格劃分是模流分析的基礎，其質量直接影響分析結果的精度。在Moldflow等主流軟件中，網格類型主要包括三角形單元和四面體單元。對于注塑件，網格劃分方式主要有中性面、雙面流和3D實體三種。網格大小的選擇需根據具體產品和分析需求進行調整。

材料選擇與參數設置： 不同的注塑件需要選擇不同的塑料材料，而材料的性能會直接影響注塑過程中的流動性能。在模流分析中，需考慮塑料材料的熔融指數、熱穩定性、流變性能等因素，以選擇合適的注塑材料，并設置相應的材料參數。

模具流道設計： 模具流道的設計是影響注塑件成型質量的重要因素之一。通過流道設計，可以控制注塑料在模具中的流動速度和流動方向，避免氣泡、縮痕等缺陷的產生。設計時應盡量減小注塑料在流動過程中的剪切力和熱應力，以保證注塑料的充填性和保壓性。

模具溫度控制： 模具溫度的設置對注塑件的成型效果有重要影響。在模流分析中，需要通過流動分析確定最佳的模具溫度。過高的模具溫度可能導致塑料材料過早熔化，造成射嘴堵塞或燒結；而過低的模具溫度則可能導致塑料材料不充分熔化，造成充填不充分或有空洞的缺陷。

模具結構設計： 模具結構的設計也是模流分析的重要內容之一。注塑模具的結構應盡量簡單，以降低成本和加工難度，同時要保證注塑件的成型質量。在模流分析中，需對模具進行固態流動分析、模具冷卻分析等，以確定最佳的模具結構。

模擬仿真與結果分析： 完成上述設置后，進行模擬仿真，分析注塑過程中的流動行為、充填時間、壓力分布等關鍵參數。根據仿真結果，對設計方案進行修正和優化，直至滿足設計要求。

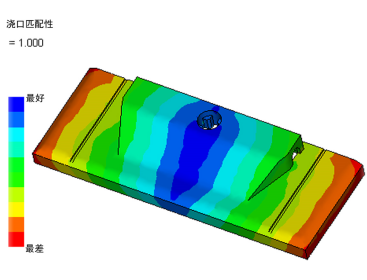

三、注塑模流分析的主要內容

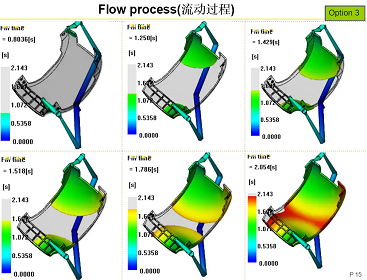

流動前沿分析： 流動前沿分析是模流分析中的核心部分，它通過分析塑料在模具中的流動路徑和速度，預測充填過程中可能出現的缺陷，如短射、氣穴等。

壓力分布分析： 壓力分布分析用于評估注塑過程中模具內各部位的壓力狀況，確保塑料能夠均勻充填模具，避免產生縮痕、變形等缺陷。

冷卻系統分析： 冷卻系統分析對于控制注塑件的冷卻速度和減少變形至關重要。通過優化冷卻系統，可以提高注塑件的尺寸穩定性和表面質量。

翹曲分析： 翹曲分析用于評估注塑件在冷卻過程中產生的變形情況。通過優化模具結構和注塑工藝參數，可以減少翹曲變形，提高產品的裝配精度和外觀質量。

隨著智能制造的快速發展，注塑模流分析的重要性日益凸顯。它不僅局限于傳統塑料制品的制造，更廣泛應用于汽車、電子、醫療、航空航天等領域，特別是在對精度、強度、外觀要求極高的復雜零件制造中發揮著不可替代的作用。此外，隨著人工智能、大數據等技術的融入，注塑模流分析將更加智能化、精準化，為制造業帶來前所未有的變革。
