焊接式構架是車輛走行部最重要的部件之一，其質量直接影響列車的運行安全。為保證焊接式構架的質量，需要對焊接式構架的所有焊縫進行磁粉檢測。受珠海市某工業制造有限公司的委托，我們工程師現場為該企業進行了磁粉探傷檢測。

案例介紹：

客戶名稱：珠海市某工業制造有限公司

檢測項目：焊接式構架磁粉探傷

檢測周期：2023年5月25日

項目地點：廣東珠海

探傷前準備

進行探傷工作之前，焊縫被檢表面應當清潔，無飛濺，氧化皮，雜質等。表面存在氧化皮，會覆蓋一些氣孔或者密集性氣孔等缺陷，滯留的磁粉可能會形成磁痕，或形成過度背景，甚至?xí)谏w缺陷顯示，直接影響到探傷的判斷。

對焊縫兩側的熱影響區要進行打磨處理，特別咬邊和未焊滿等缺陷要提前處理，避免影響磁痕的顯示。

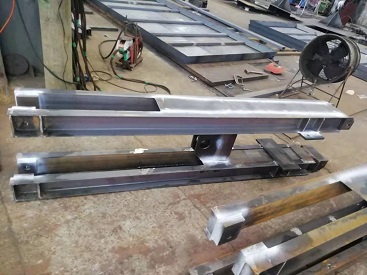

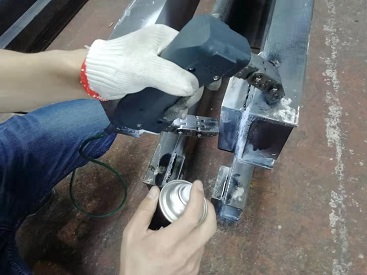

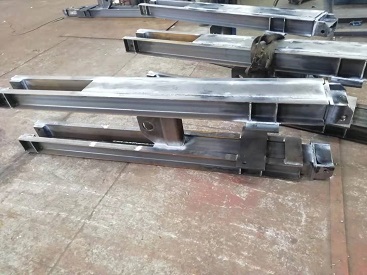

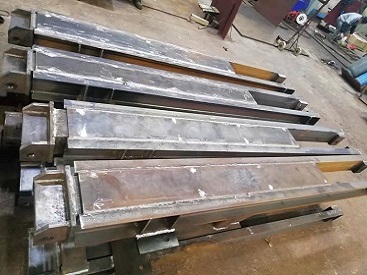

檢測現場
