滲透探傷是以物理學中液體對固體的潤濕能力和毛細現象為基礎，先將含有染料且具有高滲透能力的液體滲透劑，涂敷到被檢測工件的表面，由于液體的潤濕作用和毛細作用，滲透液滲入到表面開口缺陷中，然后去除表面多余的滲透劑，再涂一層吸附力很強的顯像劑，將缺陷中的滲透劑吸附到工件表面上來，在顯示劑上便顯示出缺陷的痕跡。
案例介紹
客戶名稱：湖南某新材料科技股份有限公司
檢測項目：鋸齒滲透檢測
檢測周期：2023年7月9日
項目地點：廣東深圳

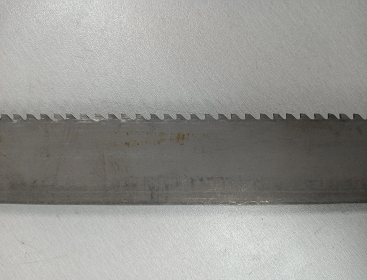

樣品圖片
測試信息
工件 | 設備（工件）名稱 | 鋸齒 | 設備（工件）編號 | 1#~5# |
規格尺寸 | T=1mm | 材質 | / | |
檢測部位 | 焊縫及熱影響區 | 表面狀態 | 外觀檢查合格后 | |
熱處理狀態 | / | 檢測時機 | 焊后 | |
承壓設備類別 | / | 工藝規程編號 | XHF04-18-2020 | |
焊接方法 | / | 坡口型式 | V | |
器材方法及參數 | 檢測方法 | Ⅱ C-d | 靈敏度等級 | C 級 |
預清洗方法 | 清洗劑噴灑 、 擦洗 | 去除方法 | 擦拭 | |
滲透劑 | DPT-5-2 | 顯像劑 | DPT-5-3 | |
清洗劑 | DPT-5-1 | 干燥方法 | 自然干燥 | |
滲透劑施加方法 | 噴涂 | 滲透時間 | 10min | |
顯像劑施加方法 | 噴涂 | 顯像時間 | 10min | |
乳化劑施加方法 | / | 乳化時間 | / | |
觀察條件 | 可見光照度 1750lx | 干燥溫度及時間 | 25℃、5min | |
工件溫度 | 25℃ | 試塊名稱 | B 型鍍鉻試塊 | |
技術要求 | 要求檢測比例 | 100% | 合格級別 | Ⅰ |
實際檢測比例 | 100% | |||
檢測標準 | NB/T 47013.5-2015 | 驗收規范 | / | |
總數量(總長度) | 5 件 | 實際檢測數量（總長度） | 5 件 |
