CAE技術可以在模具加工前，在電腦上對塑件成型過程進行模擬分析、評估，若設計方案有問題，則可再次將修正后的方案輸入系統再次進行分析，直至滿意為止。因此，應用了 CAE技術，能幫助設計人員正確地設計模具的澆注系統，可減少試模和修改的次數，降低模具設計制造成本，對提高制品成型質量和優化模具設計有極大的作用。

通過模流分析能避免澆注系統設計存在的問題，較準確地預測塑料熔體在型腔中的填充、保壓、冷卻情況以及預測塑件成型的應力分布、分子和纖維取向分布、制品的收縮和翹曲變形等情況，以便設計時能盡早發現問題，及時修改塑件結構和模具結構，而不是等到試模后再修改模具。因此，為了使模具項目順利成功，現代模具的設計，都應用了模流分析進行澆注系統設計。有的模具用戶要求模具供應商利用模流分析技術，提供模具的澆注系統的分析報告，確認后再設計模具，說明了CAE分析的重要性和必要性。

隨著CAE方法的越來越普及，更多的客戶會提前通過CAE分析的方法，去提前了解產品設計的合理性等需求，其中深圳某塑膠制品有限公司就此需求委托我司進行模流分析，我們根據客戶提供的產品圖紙以及相關的參數，對其產品進行建模以及分析，本次模流分析內容主要為：

① 充模過程模擬。

② 保壓過程模擬。

③ 冷卻分析、纖維取向分析及翹曲分析。

④ 塑料熱物理性能和有關數據的測定。

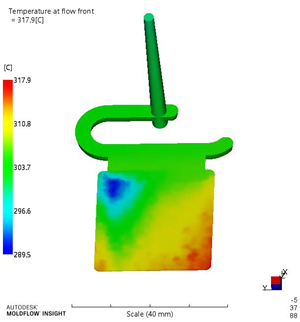

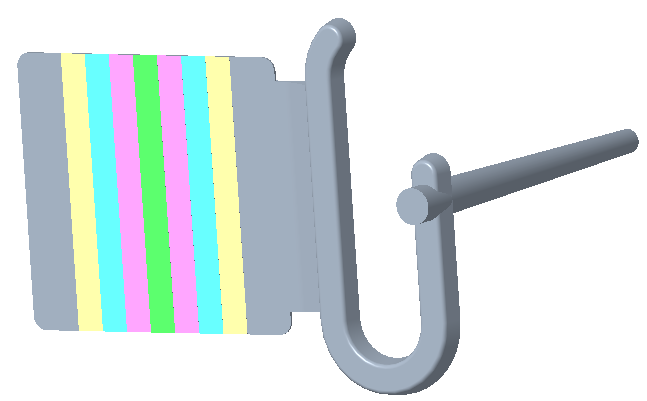

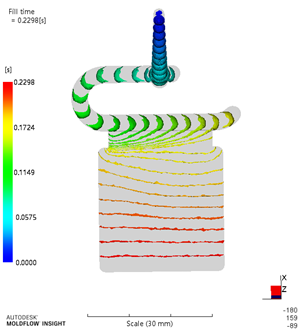

產品模型圖	填充時間的等高線圖	前沿溫度分布圖
